2022. 7. 7. 14:03

'핸드폴리싱, 더 잘 할 수 없을까?'라는 물음으로 출발하여 트라이폴을 완성하기까지의 이야기와 트라이폴을 이용한 핸드폴리싱 모션에 관한 내용을 담아보았습니다.








핸드폴리싱용 백킹 플레이트의 시작

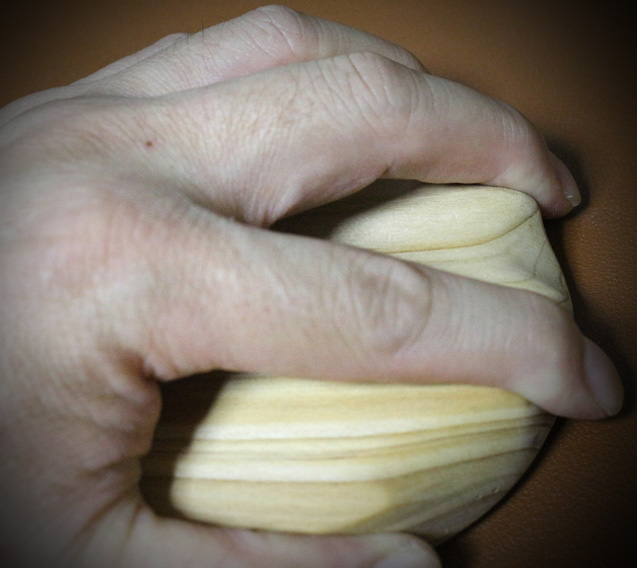

손의 압력과 움직임을 패드에 잘 전달할 수 있는 백킹 플레이트(backing plate)의 형태에 대해 고민하던 끝에 제일 처음 시도한 것이 원형 나무판에 손가락 홈을 판 우드 플레이트였습니다. 조각도로 깎고 사포로 다듬어 만들었습니다.







여기서 킬포는 바로 손가락 홈입니다. 손가락 홈이 있어서 몸체를 꽉 움켜잡지 않아도 안정감 있는 그립이 가능합니다. 세게 누르거나 빠르게 회전할 때 보통은 그만큼 손가락에도 힘이 많이 들어가기 마련입니다. 손가락에 들어가는 힘이 적게 들어가기 때문에 손가락의 피로를 늦출 수 있습니다.

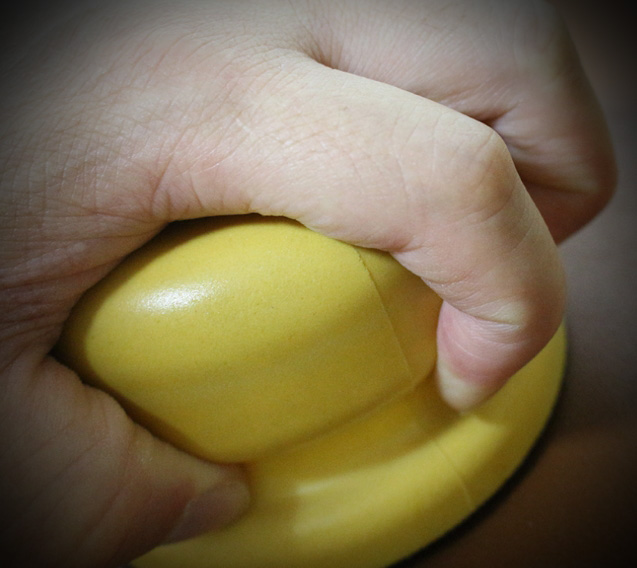

대부분의 핸드그립은 손가락 홈이 없어 힘주어 누르거나 빠르게 회전할 때에는 핸드그립을 꽉 움켜잡아 손의 피로를 가중시킵니다.
















볼륨을 더하다

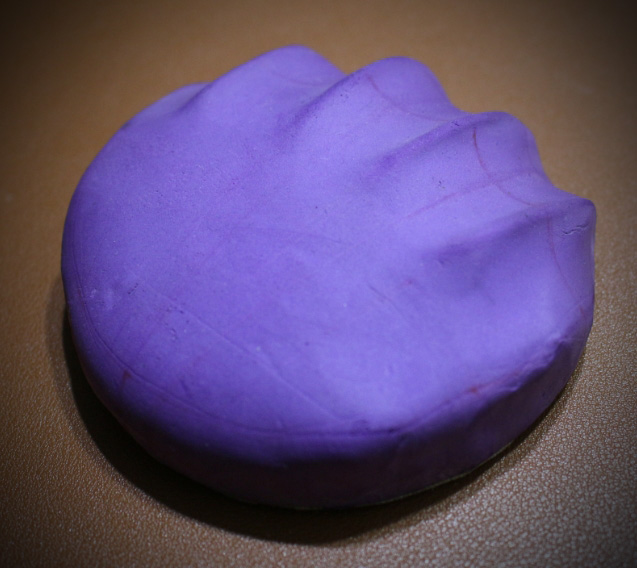

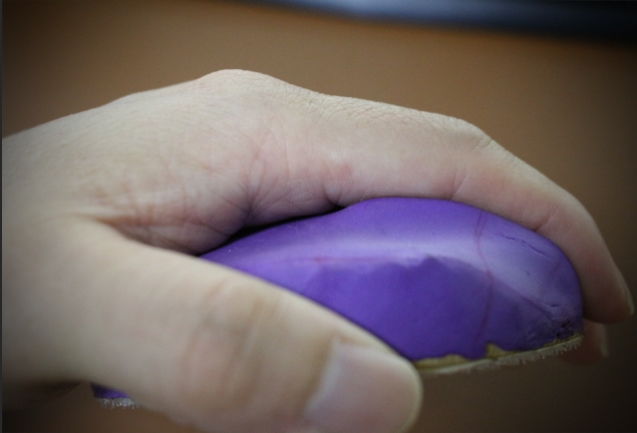

놀이용 아이클레이를 이용해서 살을 채웠습니다. 아이클레이가 완전히 굳었을 때 나오는 탄성과 표면 질감은 아주 마음에 들었습니다. 전체적인 무게가 너무 가볍다는 점, 플레이트의 높이가 너무 낮아 손가락이 바닥에 닿는다는 점은 여전히 아쉬운 부분이었습니다. 하지만 개인 용도로 만들어 쓰기에는 나쁘지 않기에 이걸 참고로 직접 만들어 쓰셔도 괜찮을 듯 합니다. 주의하셔야 할 점은 물기가 닿으면 표면이 녹습니다.









처음엔 이 모형을 가지고 제품화하려고 했습니다. 이 모양을 토대로 3D 모델링을 업체에 의뢰했는데 비슷하게는 만들어도 손가락과 손바닥의 다양한 굴곡과 곡률을 재현하는데는 한계가 있더군요. 몇개월에 걸쳐 수정작업을 해도 제가 만든 모형에서 느껴지는 편안한 그립감과는 거리가 있었습니다. 저 다양한 굴곡과 곡률 값을 수치화하지 않으면 모델링 완성은 불가능하다는 결론을 얻었습니다.










정교함을 더하다



결국 역설계 방식으로 모델링하기로 했습니다. 모형을 3D 스캐닝해서 스캐닝 데이터를 기반으로 모델링을 완성하는 방법입니다. 3D 스캐닝을 위해 정교한 모형이 필요했습니다. 먼저 소보루빵 모양으로 석고를 만든 다음 조각도로 모양을 내고 손을 대보고 다시 깎고 또 손을 대보고... 이런 식으로 석고 모형을 완성했습니다. 제 손가락과 손바닥 굴곡이 그대로 반영되었습니다.

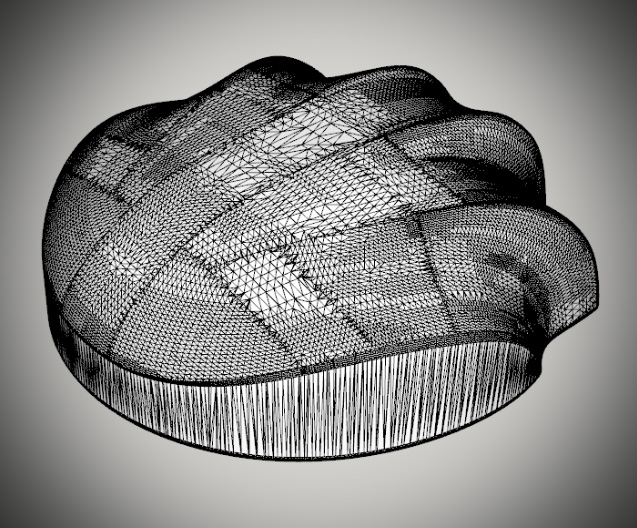

3D 스캐닝을 기반으로 역설계하여 완성한 모델링 이미지입니다.









모델링 데이터를 기반으로 3D 출력한 모형입니다.  석고 모형의 그립감과 거의 일치하는 그립감을 느낄 수 있었습니다.












마침내 완성하다

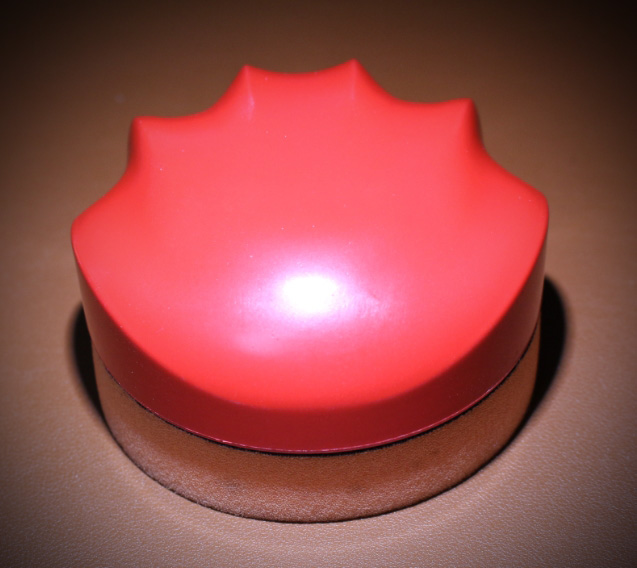

금형을 만들고 사출 테스트를 통해 마침내 완성한 트라이폴입니다.









매끈한 굴곡으로 빚어진 바디는 마치 스포츠카를 보는 듯 합니다. 강렬한 레드와 옆면의 곡선은 페라리의 섹시한 펜더를 연상케 하고, 뒷테는 포르쉐 카레라의 엉덩이를 꼭 닮았습니다. 당장이라도 튀어나갈 것 같은 날렵함, 도장면 위에서 신나게 춤판이라도 벌일 것 같은 모양새입니다.

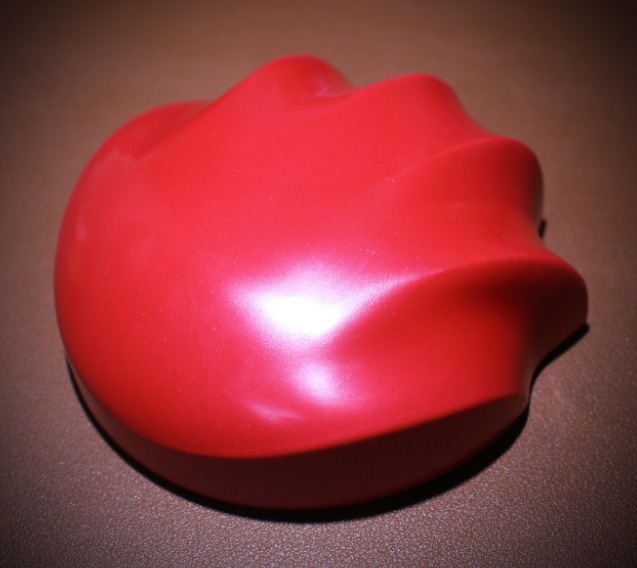

페라리의 강렬하고 유혹적인 펜더를 연상시키는 옆테

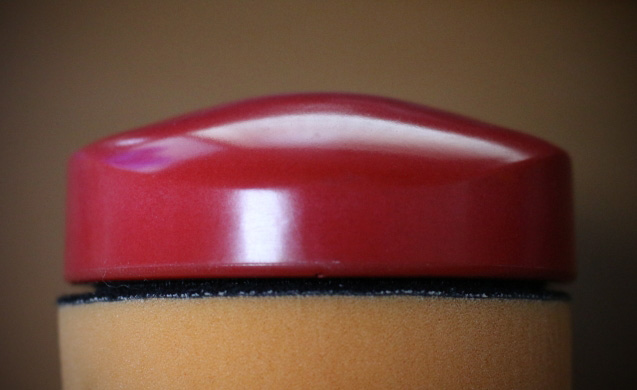

포르쉐 911 까레라를 떠올리게 하는 뒷테







낮은 전고와 넓은 전폭, 낮게 세팅된 무게 중심은 빠른 회전에도 뛰어난 밸런스를 유지하고, 강한 압력에도 미끄러지듯이 나아갑니다.

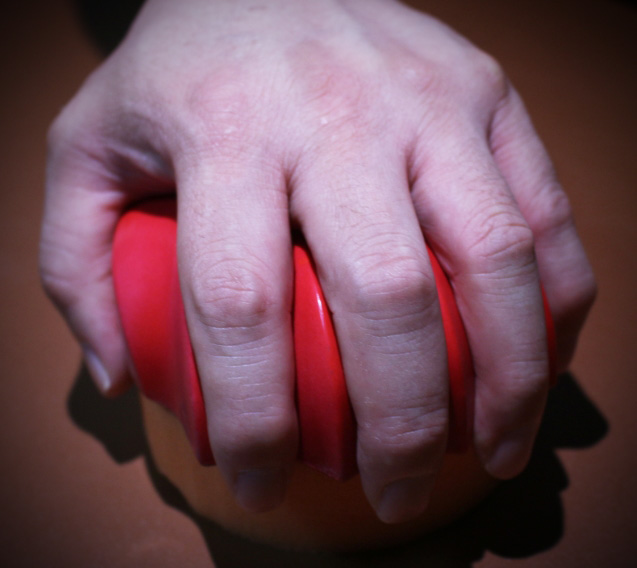

손가락 하나하나가 마치 버킷 시트에 감싸인 드라이버 같습니다. 저 핑거시트는 어떤 상황에서도 손가락들이 자리를 이탈하지 않도록 해주며 안정적인 폴리싱 무브먼트에 기여합니다.





벨크로가 부착된 트라이폴 밑면

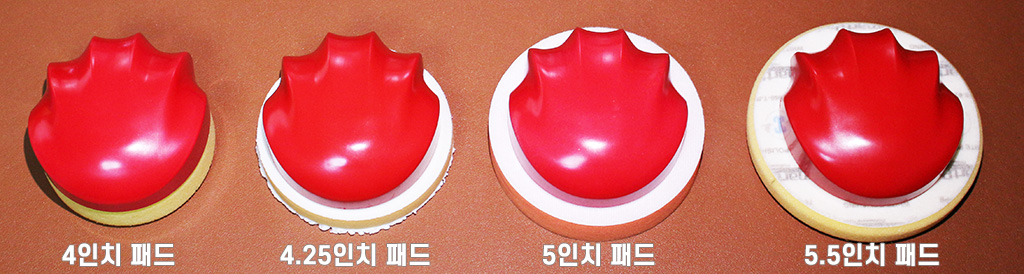

트라이폴에 적용 가능한 패드 사이즈



트라이폴에는 4인치부터 최대 5.5인치 패드까지 적용할 수 있습니다. 6인치 이상의 패드에도 적용은 할 수 있지만 폴리싱 효과를 보기 어려운 데드존(dead zone)이 너무 넓어지므로 권장하지 않습니다.

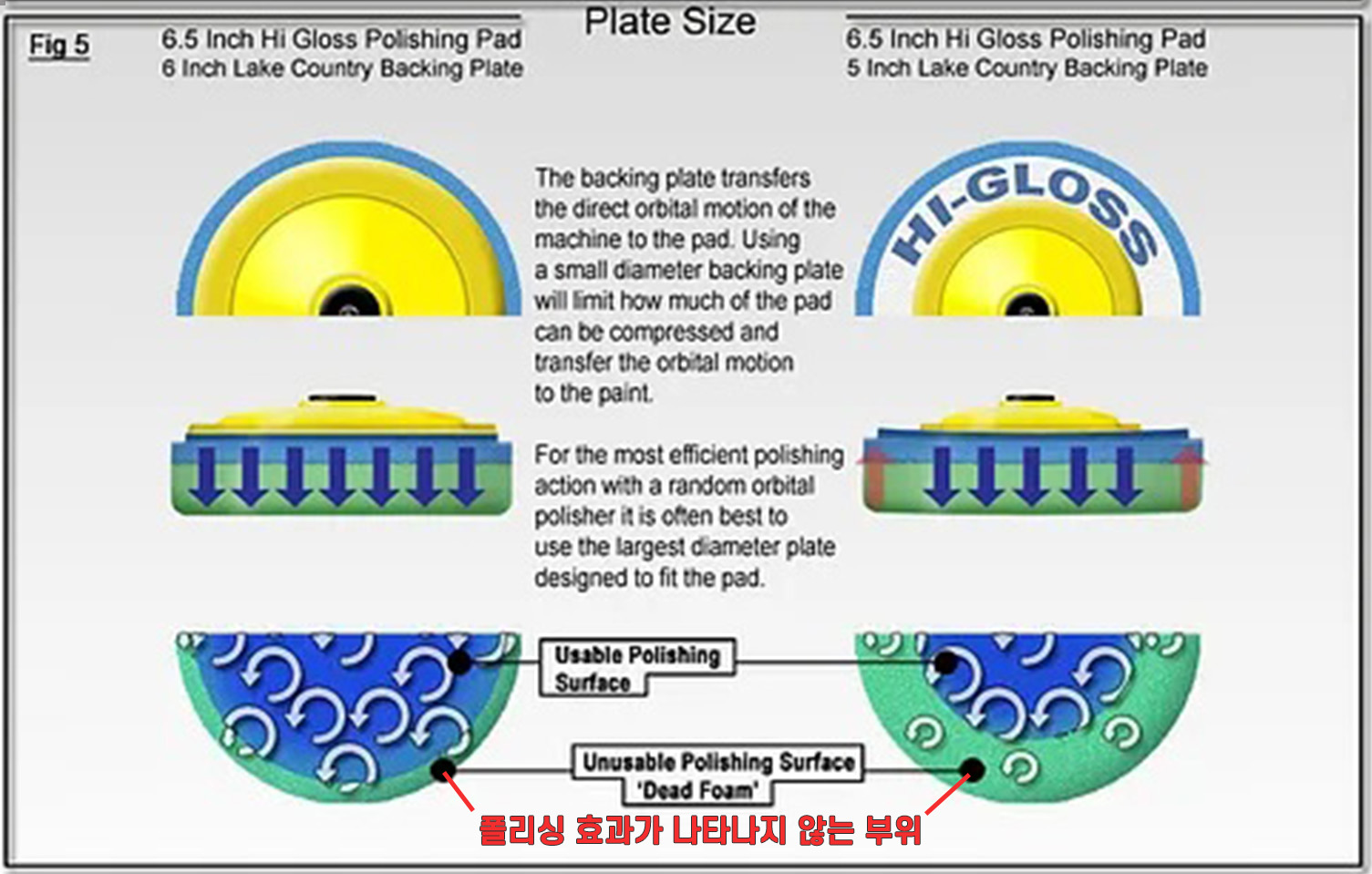

☞ 백킹 플레이트와 패드 크기에 따른 데드존 비교

백킹 플레이트가 직접 눌러주는 부위에서 의미있는 연마가 이루어지고, 나머지 가장자리 부위는 연마가 제대로 되지 않습니다.



출처 : Properautocare.com(현재 해당 사이트는 사업 중단으로 사라진 상태입니다)

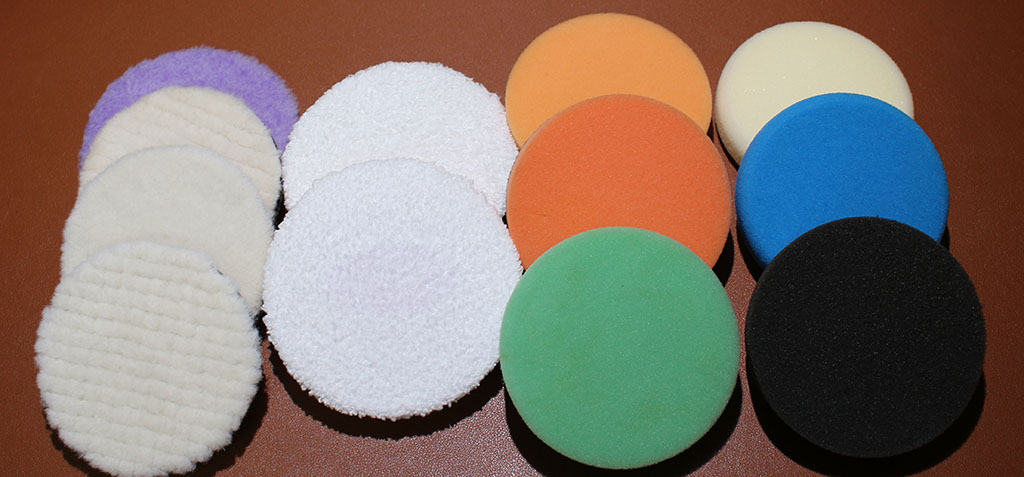

사용 가능한 패드의 종류



머신 폴리싱에 사용되는 울 패드, 마이크로화이버 패드, 폼 패드 모두 사용할 있으나 울 패드와 마이크로화이버는 단모(털이 짧은 패드)를 권장하고, 폼 패드는 28mm 이내의 패드를 권장합니다.



 - 울 패드 : 헤비컷, 미디엄컷, 라이트컷

 - 마이크로화이버 패드 : 컷팅용, 폴리싱용

 - 폼 패드 : 컷팅, 라이트컷팅, 헤비폴리싱, 폴리싱, 라이트폴리싱, 피니싱

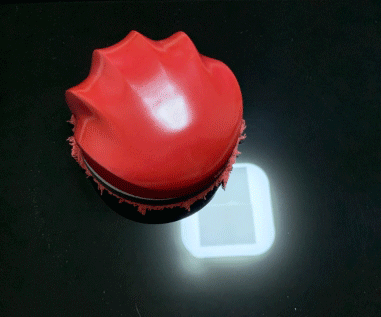

트라이폴로 가능한 핸드폴리싱 모션



어깨운동과 손목운동의 비율을 조정하면 체력 안배에 큰 도움이 됩니다. 팔의 피로도에 따라 모션을 바꿔 적용하면 덜 지치면서 장시간 핸드폴리싱할 수 있습니다.





오비탈 모션(orbital motion)

어깨가 주도하는 움직임으로 어깨 근육의 피로가 빠르게 증가합니다. 오비탈 모션으로 장시간 폴리싱하려면 양팔을 번갈아 쓰는 것이 좋습니다.













듀얼액션 (오비탈 + 관절 회전)

핸드폴리싱에 듀얼액션이 웬 말이냐?!라고 하실 수 있지만 어깨 회전과 손목 회전을 이용하여 듀얼액션을 만들어 낼 수 있습니다. 다만 손목 회전은 60°가량의 관절 가동범위에서만 이루어지므로 머신 폴리싱의 듀얼액션과는 차이가 있습니다.



궤도 운동과 동시에 패드의 방향이 약 60도 범위에서 회전한다.





Short Stroke (짧은 궤도 반경) 듀얼액션

어깨 회전은 작고 손목 회전은 크게 움직입니다. 어깨 피로가 줄고 손목과 전완근의 피로가 증가합니다.









 Long Stroke(긴 궤도 반경) 듀얼액션

어깨와 손목을 비슷한 크기의 힘으로 회전시킵니다. 팔의 전체적인 피로가 천천히 증가합니다.











이상으로 트라이폴 이야기를 마치겠습니다.







감사합니다.
